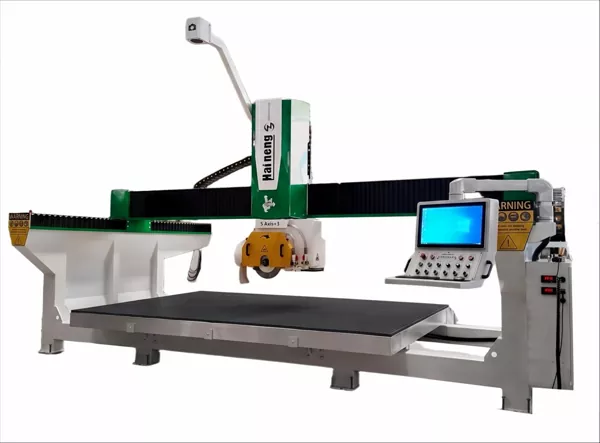

HTC700GL5-axis CNC bridge sawdirancang kanggo pemroses watu sing mbutuhake keluwesan luwih saka persiyapan lurus-nglereni conventional. Kanthi kontrol CNC, pemrograman impor CAD, gerakan motong-kepala sing bisa diatur lan struktur las tugas abot, mesin kasebut ndhukung macem-macem aplikasi nglereni lan mbentuk watu.
Apa sing bisa ditindakake dening HTQ700GL 5-Axis CNC Bridge Saw?
Ora saben proyek watu duwe garis persegi panjang. Countertops pawon, ndhuwur Vanity jedhing, komponen arsitektur lan watu hiasan bisa mbutuhake sudhut sudhut, profil sudhut mlengkung utawa bagean adat-shaped.
HTQ700GL ndhukung macem-macem operasi pemotongan lan profil, kalebu:
- Pemotongan lurus lan sudut:Proses slabs watu lan potong bagean ing sudhut cocok.
- Cutting bentuk khusus:Ngasilake bunder, oval, kipas-shaped, polygonal, inten-shaped lan wangun ora duwe aturan baku liyane.

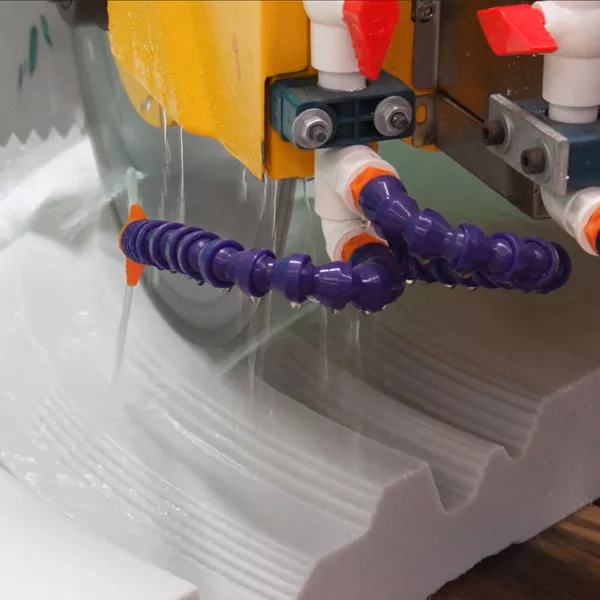

- Profil mlengkung:Tindakake kontur sing lurus lan mlengkung kanggo komponen watu hiasan sing cocok.
- Pemotongan alur:Nggawe lurus, angled lan kothak-gaya grooves kanggo aplikasi cocok.
- Beveling lan wangun pinggiran:Gunakake gerakan motong-kepala luwes kanggo nyukupi syarat desain sing beda.
Spesifikasi mesin nampilake rotasi sumbu C saka 0 nganti 360 derajat lan gerakan sumbu A saka 0 nganti 90 derajat. Meja kerja nduweni kisaran kemiringan maksimum sing ditemtokake saka 0 nganti 85 derajat.
Kisaran gerakan iki menehi pilihan luwih akeh kanggo pabrikan nalika ngrancang karya khusus. Kapabilitas pangolahan nyata gumantung saka materi, dimensi workpiece, konfigurasi agul-agul, perkakas lan cara nglereni sing dipilih. Kanggo proyek nuntut utawa ora biasa, takon supplier kanggo konfirmasi persiyapan lan ngatur test nglereni sampel.
Aplikasi ing Countertop lan Fabrikasi Stone
Countertops Pawon lan Kamar Mandi
Produksi countertop asring mbutuhake luwih saka ukuran slab. Gumantung ing desain, proyek bisa mbutuhake sudhut angled, bukaan sink, bolongan kran banyu utawa grooves got.
HTQ700GL ndhukung operasi pemotongan lan profiling. Kanthi lampiran panggilingan-motong pilihan lan perkakas cocok, mesin uga bisa diatur kanggo tugas mesin tambahan, kalebu panggilingan sink lan bukaan kran banyu, grooves got lan sudhut countertop. Polishing mbutuhake gembong mecah cocok lan perkakas.
Kanggo bengkel sing ngolah countertops standar lan desain khusus, konfigurasi iki bisa mbantu nindakake sawetara operasi sing cocog ing siji mesin. Konfirmasi peralatan opsional lan perkakas sing dibutuhake sadurunge pesen.
Granit lan Marmer Processing
Bengkel granit lan marmer asring nangani produk kanthi ketebalan, garis lan syarat finishing sing beda. HTQ700GL cocok kanggo ngevaluasi aplikasi kayata komponen watu sing bentuke, potongan sudut lan profil hiasan.
Dhiameter agul-agul sing ditemtokake yaiku 350 nganti 700 mm. Diameter agul-agul maksimum ora dianggep minangka ambane pemotongan maksimum. Ambane nglereni sing bisa ditindakake lan kahanan kerja sing disaranake gumantung saka konfigurasi mesin, pisau lan materi sing dipilih.
Tile lan Batu Rekayasa
Kothak format gedhe lan produk watu sing direkayasa mbutuhake jalur pemotongan sing direncanakake lan perawatan pinggiran tartamtu. HTQ700GL nggunakake kontrol CNC lan pemrograman impor CAD kanggo ndhukung operasi sing diprogram kanggo bahan sing cocog lan desain bagean.
Sadurunge ngolah bahan sing ora pati ngerti, konfirmasi kompatibilitas agul-agul, dhukungan workpiece, setelan feed lan kualitas rampung-pinggiran dibutuhake karo supplier.

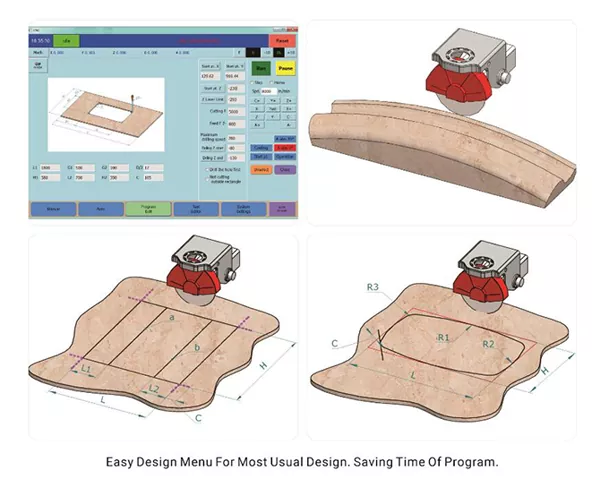

CAD Import Programming lan Operasi CNC
Pemrograman minangka pertimbangan penting nalika bengkel watu nangani macem-macem bentuk bagean lan gambar pelanggan. Mesin kanthi kemampuan gerakan ekstensif paling migunani nalika operator bisa nyiapake jalur pemotongan sing dibutuhake kanthi cara sing bisa diulang.
HTQ700GL nggunakake kontrol CNC lan pemrograman impor CAD. Dokumentasi produk kasebut nggambarake antarmuka layar demek sing dirancang kanggo nggampangake operasi lan sistem sing bisa ngasilake grafis saka data sing dilebokake.
Alur kerja khas kalebu nyiapake gambar, ngimpor data CAD sing kompatibel, mriksa syarat pangolahan, nyiyapake materi lan perkakas, lan verifikasi proyek sadurunge proses otomatis diwiwiti.
Pendekatan iki cocog kanggo bengkel sing ajeg nampa gambar khusus utawa mbaleni produksi bagean sing padha. Sadurunge tuku HTQ700GL5-axis CNC bridge saw, konfirmasi format file CAD sing didhukung, syarat piranti lunak lan pengaturan latihan operator.
Struktur Tugas Berat lan Komponen Gerak
Konstruksi mesin minangka faktor liya sing kudu ditimbang nalika milih peralatan kanggo produksi biasa. HTQ700GL nggunakake struktur gandheng kaku integral. Komponen gerakan sing didokumentasikan kalebu rel linear, sekrup bal, gearing heliks, pengurangan planet kanthi presisi dhuwur lan sistem servo.
Mesin kasebut nduweni motor utama 22 kW sing ditemtokake lan kisaran kacepetan 0 nganti 6.000 rpm. Total daya mesin diinstal kadhaptar minangka 33 kW.
Spesifikasi kasebut nyedhiyakake titik wiwitan sing migunani kanggo mbandhingake peralatan. Nanging, kacepetan nglereni, kualitas rampung-pinggiran lan output produksi gumantung faktor kayata agul-agul sing dipilih, karakteristik materi, ambane nglereni, setelan feed lan persiyapan operator.
Spesifikasi Teknis HTQ700GL
Angka ing ngisor iki adhedhasar dokumentasi produk pabrikan. Konversi Imperial kira-kira.
| Spesifikasi | HTC700GL |
|---|---|
| Jinis mesin | 5-Axis CNC Heavy-tugas Monoblock Bridge Saw |
| Sistem kontrol | CNC |
| Metode Pemrograman | CAD import |
| diameteripun blade | 350–700 mm (13,8–27,6 in) |
| Daya motor utama | 22 kW (kira-kira 29,5 hp) |
| Range kacepetan | 0–6.000 rpm |
| X-axis travel | 3.800 mm (149,6 in) |
| lelungan Y-axis | 2.400 mm (94,5 in) |
| travel Z-axis | 500 mm (19,7 in) |
| rotasi sumbu C | 0–360° |
| Gerakan sumbu A | 0–90° |
| Ngiringake meja kerja maksimal | 0–85° |
| Ukuran meja kerja | 3.600 × 2.200 mm (141,7 × 86,6 in) |
| Total daya | 33 kW (kira-kira 44,3 hp) |
| Bobot reged | 5.000 kg (kira-kira 11.023 lb) |
| Dimensi sakabèhé | 5.800 × 3.400 × 3.600 mm (kira-kira 19,0 × 11,2 × 11,8 ft) |
Cathetan instalasi:Sakabèhé dimensi ora makili reresik operasi lengkap dibutuhake watara mesin. Konfirmasi pasokan listrik, akses situs, kahanan lantai, ruang muat, reresik pangopènan lan syarat instalasi sadurunge nyiapake bengkel.
Apa HTQ700GL Tepat kanggo Workshop Sampeyan?
Mesin sing bener gumantung marang proyek sing dipesen pelanggan. A workshop fokus ing ukuran slab persegi dowo bisa duwe syarat beda saka siji sing ajeg nggawe bagean countertop selaras utawa profil watu ora duwe aturan baku.
HTQ700GL bisa uga kudu dipikirake yen toko sampeyan:
- Proses ngethok angled, kontur mlengkung utawa bagean watu adat-shaped.
- Perlu kontrol CNC lan program ngimpor CAD kanggo karya adhedhasar gambar.
- Bisa digunakake karo granit, marmer, watu rekayasa, kothak utawa bahan bangunan liyane sing kompatibel.
- Kepengin ngevaluasi operasi panggilingan opsional kanggo aplikasi countertop cocok.
- Nduwe ruang lantai lan kapasitas listrik sing dibutuhake kanggo mesin kasebut.
Sadurunge nggawe keputusan tuku, nyiyapake sawetara gambar perwakilan. Kalebu proyek nglereni standar, potong angled lan profil ora duwe aturan baku. Takon supplier kanggo konfirmasi konfigurasi cocok, perkakas lan cara Processing kanggo saben proyek.
Apa sing kudu dipriksa sadurunge njaluk penawaran
Bahan lan Kekandelan
Ngenali bahan sing paling kerep diproses lan nyedhiyakake kekandelan workpiece khas lan maksimum. Bahan sing beda bisa uga mbutuhake bilah lan kahanan kerja sing beda.
Dimensi Part lan Requirements Cut
Nuduhake dawa, jembar, kekandelan, sudut sing dibutuhake lan rincian profil. Iki mbantu supplier netepake manawa lelungan mesin lan konfigurasi sing diusulake cocog.
Perkakas lan Fungsi Opsional
Nemtokake apa proyek sampeyan kudu nglereni langsung, nglereni angled, profil adat, grooves, panggilingan utawa polishing. Konfirmasi fungsi sing mbutuhake peralatan opsional tinimbang nganggep saben operasi kalebu ing konfigurasi standar.
Piranti Lunak lan Kahanan Pabrik
Nyedhiyani gambar CAD perwakilan lan konfirmasi format file sing kompatibel. Priksa uga akses mesin, papan instalasi sing kasedhiya, syarat listrik lan reresik pangopènan.
Dhukungan Sawise-Sales
Takon babagan pandhuan instalasi, pelatihan operator, suku cadang, dokumentasi pangopènan lan dhukungan teknis. Rincian kasebut kudu dideleng bebarengan karo spesifikasi mesin lan rega tuku.
Pitakonan sing Sering Ditakoni
Bahan apa sing bisa diproses HTQ700GL?
Dokumentasi produk nyathet slabs, ubin, marmer, watu buatan, granit, produk semen lan bahan bangunan liyane kanggo aplikasi nglereni lan mbentuk sing cocok. Konfirmasi kompatibilitas kanggo materi tartamtu lan kekandelan sadurunge pesenan.
Apa HTQ700GL ndhukung pemotongan sudut?
ya wis. Gerakan sumbu A sing ditemtokake yaiku 0–90°, lan rotasi sumbu C yaiku 0–360°. Meja kerja nduweni kisaran kemiringan maksimum sing ditemtokake 0–85°. Takon supplier kanggo verifikasi konfigurasi sing dibutuhake kanggo proyek sing dikarepake.
Bisa proses mesin nglelebke bukaan lan grooves got?
Tugas mesin tambahan iki bisa didhukung nganggo lampiran pemotong panggilingan opsional lan perkakas sing cocog. Konfirmasi lampiran, alat lan konfigurasi sing dibutuhake nalika njaluk kutipan.
Kepiye carane mesin diprogram?
Cara pemrograman sing ditemtokake yaiku CAD import. Format file sing didhukung lan syarat piranti lunak kudu dikonfirmasi karo supplier.
Apa diameteripun agul-agul maksimum?
Kisaran diameter bilah sing ditemtokake yaiku 350-700 mm, kira-kira 13,8-27,6 inci. Angka iki ora nemtokake ambane pemotongan maksimal.
Pira papan sing dibutuhake mesin?
Dimensi sakabèhé sing kadhaptar yaiku 5.800 × 3.400 × 3.600 mm. Spasi tambahan bisa uga dibutuhake kanggo penanganan materi, operasi, pangopènan lan akses sing aman. Nyuwun tata letak instalasi sadurunge nyiapake situs.
Dhiskusi Keperluan Pemotongan Watu karo Haneng
HTC700GL5-axis CNC bridge sawnggabungke kontrol CNC, program impor CAD, sawetara agul-agul 350-700 mm, luwes nglereni-kepala gerakan lan struktur gandheng kaku integral. Konfigurasi penggilingan-pemotong opsional bisa ngluwihi panggunaan kanggo tugas mesin countertop tambahan sing cocok.
Kanggo nemtokake manawa mesin kasebut cocog karo kabutuhan produksi sampeyan, gunakake jinis materi, dimensi workpiece, operasi sing dibutuhake lan gambar perwakilan karo Hainang. Supplier banjur bisa mbantu ngonfirmasi konfigurasi mesin sing cocog lan peralatan opsional.
